产品概述
LFK系列智能复合开关为我公司采用国内外先进技术精心制作而成，适用于400V电网系统中，是对电网进行无功补偿的电力电容器的理想投切开关。本开关采取电压过零投入，电容器电流过零切除的方式，确保了对电网、电容器无冲击电流，从而使开关、电容器及相关电器的寿命大大延长。
|
主要特点
*电压过零投入、电流过零切除
* 无冲击电流、无谐波产生
* 触点无火花、无粘连现象
* 缺相拒投、无负载拒投
* 故障自检测、掉电保护
* 超强抗干扰
* 元器件均采用工业级，工作温宽范围大
使用条件
* 海拔高度 不大于 2000米
* 环境温度 -25℃ ~ +70℃
* 大气条件： 空气湿度在20℃时≤90%
* 环境条件： 无易燃易爆场所、周围介质无导电尘埃 。 |
 |
|
技术参数
三相开关
* 额定电压：AC 380V±20% (三相开关) AC 220V±20% (分相开关)
* 额定频率：50Hz±10
* 电压谐波畸变率 ≤5%
* 额定电流：60A、80A 二种规格
* 开关功耗：≤3VA
* 控制电压：DC 5-12V /10mA
* 切投时隔：≥20S
* 投切次数：≥ 104 次 |
|

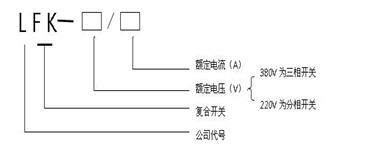

型号命名
开关选型
序号 |
类 型 |
型 号 |
额定电流 |
配置电容器容量 |
1 |
三相型 |
LFK-380/60 |
60A |
≤30Kvar |
2 |
分相型 |
LFK-220/60 |
60A |
≤3×10Kvar |
3 |
三相型 |
LFK-380/80 |
80A |
≤40Kvar |
4 |
分相型 |
LFK-220/80 |
80A |
≤3×13Kvar |

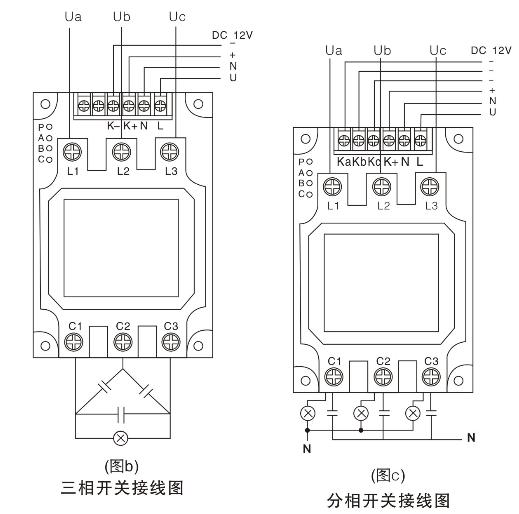

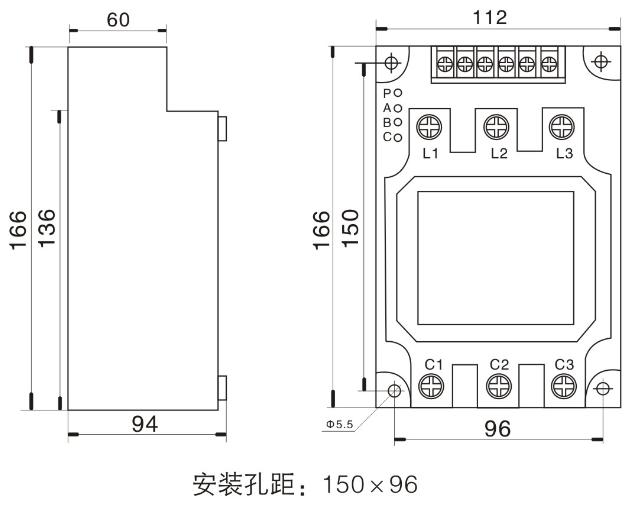

安装及接线图
 |
|
 | |
|
